Oil & Gas
Cerobong asap yang memiliki posisi relatif tinggi dari lingkungan sekitar memerlukan langkah perlindungan dari sambaran petir untuk mengantisipasi berhentinya operasi pada ruang kontrol dan panel-panel listrik lainnya. Dalam asesmen kami menemukan adanya kesalahan pemasangan pada sistem kabel grounding Instrument Earth Grounding (IE) dan Protective Eart Grounding (PE) sebelumnya. Oleh karena itu, sebagai langkah perlindungan menyeluruh kami melakukan pemasangan Finial Franklin Rod pada cerobong asap, pemasangan arrester pada ruang kontrol, serta pembenahan pada sistem IE dan PE grounding.
Ruang kontrol pada PT Pertamina EP Subang belum mendapatkan perlindungan internal dari bahaya sambaran petir. Hal inilah yang kami kerjakan dengan melakukan pemasangan arrester pada Main Distribution Panel (MDP). Untuk menghindarkan gangguan produksi akibat sambaran petir, kami pun melakukan perlindungan pada Emergency Shutdown (ESD) yang tersambung dengan valve melalui pemasangan arrester.
Untuk menghindari terjadinya kerusakan pada instrument akibat sambaran petir langsung maupun induksi petir, maka kami melakukan pemasangan arrester pada instrument-instrumen tersebut beserta panel-panel listrik di gedung baru milik PT Pertagas.
Ketika kami melakukan kegiatan assesmen, kami menemukan adanya kesalahan pemasangan terhadap grounding Intrument Earth (IE) dan Protective Earth (PE), dimana kedua grounding tersebut terpasang di satu titik. Untuk itu, langkah perbaikan yang kami lakukan adalah dengan melakukan pemisahan kabel grounding IE dan PE.
Cerobong asap yang memiliki posisi relatif tinggi dari lingkungan sekitar memerlukan langkah perlindungan dari sambaran petir untuk mengantisipasi berhentinya operasi pada ruang kontrol dan panel-panel listrik lainnya. Dalam proses assesmen, kami menemukan bahwa posisi Instrument Earth Grounding (IE), Protective Eart Grounding (PE), Shield Earth Grounding (SE), dan Frame Earth Grounding (FE) yang belum sesuai dengan teknik pemasangan yang benar. Untuk itu, hal yang kami lakukan adalah pembenahan keempat sistem grounding tersebut dengan beberapa penambahan skin effect dan arrester.
Sebagai langkah antisipasi sambaran petir dan induksi petir yang dapat menyebabkan kerusakan-kerusakan pada peralatan maka kami melakukan pembenahan pada tower lampu penerangan dengan pemasangan Finial Franklin Rod, dan perlindungan terhadap kabel koaksial dari tower menuju ke gedung dengan pembuatan shielding. Hal-hal ini dilakukan untuk mencegah masuknya induksi petir ke dalam gedung. Untuk mencapai tingkat perlindungan menyeluruh, maka pemasangan arrester pada panel-panel, instrumen elektronik serta power suplai kami lakukan.
Gas Station (SPBG)
Gas merupakan fluida yang rentan untuk terbakar, sehingga langkah antisipasi dari bahaya petir perlu dilakukan. Kami melindungi setiap SPBG dari sambaran petir berikut dengan induksi petir pada area vital penyimpanan dan pengeluaran gas dengan melakukan pemasangan Finial Franklin Rod pada atap bangunan dan membuat sistem ring grounding. Selain daripada itu, kami pun melakukan pembenahan koneksi grounding pada badan gedung serta pemasangan arrester di lokasi-lokasi vital yang belum terpasang.
Dalam kurun waktu 2013-2015 kami telah melakukan pemasangan sistem proteksi petir di:
1. PT. PERTAMINA SPBG (PULOGADUNG - JAKARTA) 2015
2. PT. PERTAMINA SPBG (CILANDAK – JAKARTA) 2014
3. PT. PERTAMINA SPBG (LEBAK BULUS – JAKARTA) 2014
4. PT. PERTAMINA SPBG (GANDARIA-JAKARTA) 2014
5. PT. PERTAMINA SPBG (MERAK-BANTEN) 2013
6. PT. PERTAMINA SPBG (CIBUBUR-JAKARTA) 2013

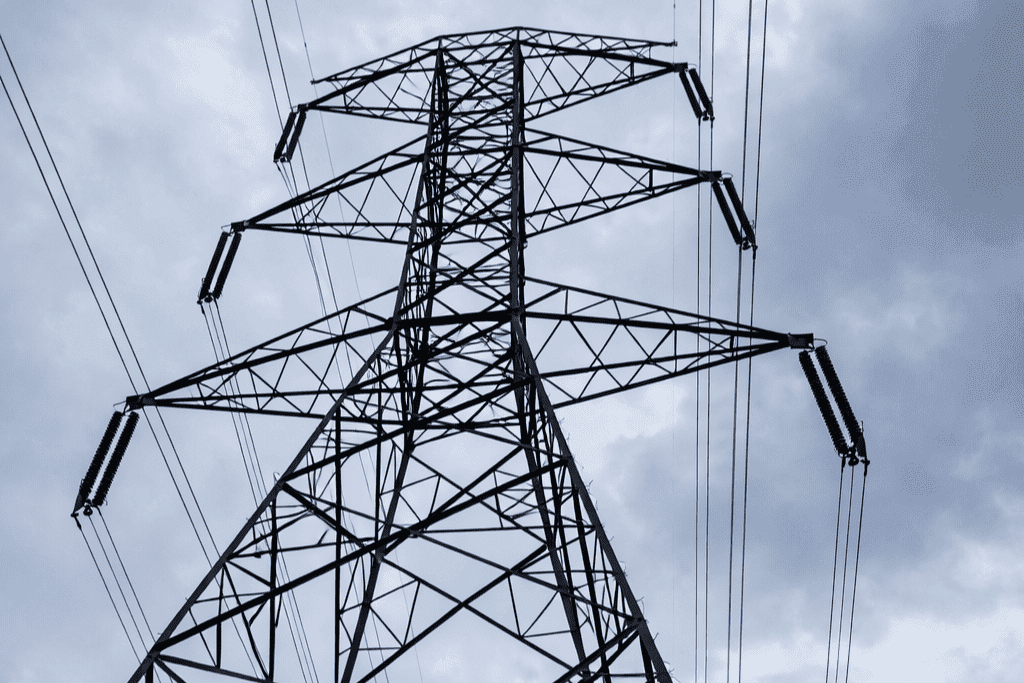

Power Generation, Transmission
Pusat Listrik Balaipungut merupakan salah satu pembangkit listrik tenaga gas terbesar di Sumatera. Pasokan gas yang akan mengalir ke pembangkit terlebih dahulu diatur di metering gas station duri. Karena menggunakan sistem kontrol elektronik, sambaran petir berpotensi mengganggu sistem metering dan control valve yang akan berakibat fatal pada operasi pembangkit. Sebelumnya diketahui pernah terjadi sambaran petir di atap gedung yang menyebabkan masuknya induksi petir kedalam ruang control.
Langkah pembenahan yang kami lakukan untuk perlindungan eksternal terhadap bahaya petir adalah dismantling penangkal petir Early Streamer Emission (ESE) dan memasang finial franklin rod beserta faraday cage di gedung kontrol. Selanjutnya kami melakukan pembenahan pada sistem grounding, meshed, dan membuat ring grounding. Untuk area pipa gas, kami melindunnginya dengan melakukan pembenahan grounding pipa-pipa tersebut.
Telah banyak terjadinya gangguan yang berulang-ulang pada Combustion Turbine Gas (CTG) di area kerja PT TPPI Tuban sebagai akibat dari sambaran petir dan induksi petir. Kami pun menawarkan solusi pembuatan ring grounding di sekitar area CGT, pemasangan skin effect, pemisahan kabel grounding PE dan IE serta penambahan arrester pada instrumen elektronik dan power suplai.
Industri panas bumi dewasa ini terus berusaha untuk berkembang ditengah-tengah situasi yang cenderung dapat menghambat perkembangan industri panas bumi itu sendiri. Investasi yang besar adalah salah satu hambatan yang dihadapi para pelaku pengembang Pembangkit Listrik Panas Bumi. Untuk itu setiap potensi bahaya yang dapat merugikan secara investasi seperti salah satunya adalah sambaran petir telah menjadi perhatian para pelaku industri panas bumi untuk dapat dihindari. Pada tahun 2014 dan 2011 kami telah melakukan langkah perlindungan sambaran petir di PT Chevron Darajat dengan pemasangan arrester di instrumen elektronik dan power suplai. Khusus pada tahun 2011 kami pun melakukan pembenahan grounding internal yang sebelumnya belum efektif memproteksi sistem telekomunikasi radio dan telepon.

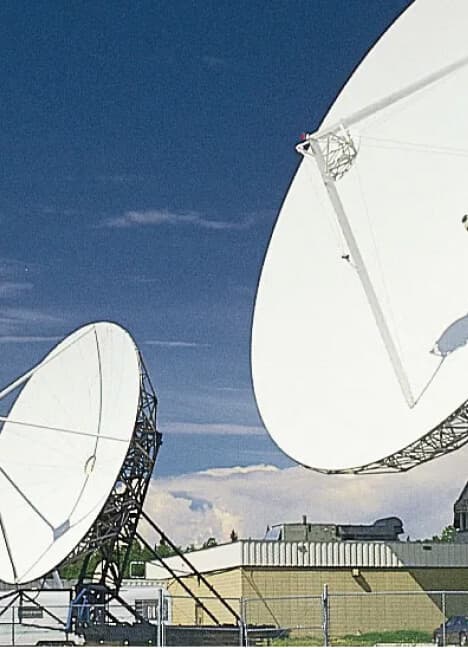

Telecommunication
Dalam rangka untuk mengantisipasi tersambarnya tower oleh petir secara langsung, dan menghindari terjadinya induksi petir pada kabel antena, maka kami melakukan beberapa langkah seperti: (1) pemasangan shielding pada lampu tower, (2) penggantian finial yang sebelumnya sudah rusak, (3) pembuatan ring grounding, (4) pemisahan grounding, dan (5) penambahan arrester.
Peralatan instrumentasi sangat rawan rusak sebagai akibat dari sambaran petir beserta induksi petir. Deteksi awal akan bahaya tersebut kami temukan ketika menemukan bahwa arrester pada panel-panel gedung belum terpasang, belum terdapatnya grounding pada kaki-kaki tower, dan juga belum terproteksinya perangkat komunikasi telepon dan radio. Untuk itu kami melakukan langkah perlindungan pada titik-titik yang rawan rusak seperti salah satunya adalah penambahan skin effect pada radio telekomunikasi.
Untuk mengantisipasi sambaran petir pada tower, melindungi VTIS yang merupakan sebuah pemancar sinyal, serta melindungi kabel koaksial dari induksi petir dan sambaran petir, maka kami mendisain pemasangan grounding yang benar untuk menghindari induski petir masuk ke dalam gedung melalui kabel yang tersambung dengan tower. Langkah ini dilengkapi dengan pemasangan arrester power pada panel-panel listrik.
Sering terjadi kerusakan pada peralatan telekomunikasi, panel listrik, genset sebagai akibat dari sambaran petir langsung maupun tidak langsung. Untuk itu, kami mendesain dan memasang arrester power dan instrumen pada perangkat telekomunikasi dan panel listrik. Sebagai pelengkapnya kami memperbaiki sistem grounding yang sudah ada sebelumnya.
Building & Infrastructure
Bahaya sambaran petir pada area umum yang rawan pun menjadi perhatian kami pada pekerjaan area perumahan dan kolam renang di PT Total E&P Indonesie, Balikpapan. Hal ini didasari pada bahaya yang dapat ditimbulkan akibat induksi petir yang dapat masuk ke dalam area kolam renang Sepinggan. Tentu apabila hal tersebut terjadi dapat berakibat buruk pada keselamatan manusia.
Untuk langkah pencegahan dari bahaya petir kami melakukan pemasangan ring grounding pada area kolam renang dan Finial Franklin Rod pada atap gedung di sekitar kolam renang. Untuk perlindungan lainnya kami melakukan pergantian arrester power pada battery charger yang sudah rusak dan menambahkan arrester pada jalur masuk listrik dari PLN dan pada genset dengan sistem grounding yang terpisah dari sistem elektrikal di area perumahan Sepinggan
